所屬系列：鈦系
TH-8為Ziegler-Natta丙烯聚合高效催化劑，適用于Spheripol、ST、Unipol、Innovene、SPG、Spherizone等多種聚合工藝，分A、B、C型。
序號(hào) | 項(xiàng)目 | TH-8A | TH-8B | TH-8C |
| 1 | 適用工藝 | 全工藝 | 淤漿(釜式，單、雙環(huán)管) | 氣相 |
產(chǎn)品特點(diǎn)：
●活性高，氫調(diào)敏感性好，產(chǎn)品等規(guī)度高
●樹脂堆積密度高，顆粒形態(tài)好，粒徑分布窄，細(xì)粉含量少
●樹脂產(chǎn)品性能優(yōu)良
TH-8B產(chǎn)品介紹:
序號(hào) | 項(xiàng)目 | TH-8B-I | TH-8B-Ⅱ | TH-8B-Ⅲ | TH-8B-IV |
| 1 | 可生產(chǎn)聚合物類型 | 大多數(shù)均聚物 和部分共聚物 | 均聚物 | 高速BOPP膜料 | 高抗沖共聚物 |
產(chǎn)品特點(diǎn)：

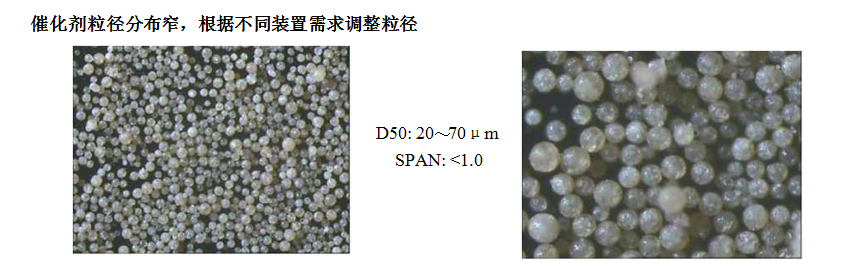

●催化劑粒徑分布窄，根據(jù)不同裝置需求調(diào)整粒徑
●活性高、定向能力強(qiáng)，且可調(diào)節(jié)
●滿足不同樹脂牌號(hào)的生產(chǎn)需求
●氫調(diào)平衡性能優(yōu)良，高熔融指數(shù)樹脂具有較高的等規(guī)指數(shù)
●樹脂顆粒形態(tài)好、堆積密度高、細(xì)粉含量少
催化劑具有高聚合活性、高定向能力和高乙烯聚合能力
序號(hào) | 催化劑 | 活性 kgPP/kgCat | AI/Si，kg/kg | C2=，wt% |
| 1 | TH-8B-I | 48000 | 4.0 | 8.2 |
| 2 | 進(jìn)口催化劑 | 35600 | 3.1 | 9.0 |
可用于生產(chǎn)均聚、無規(guī)共聚、抗沖共聚等多種牌號(hào)用途的樹脂
丙丁無規(guī)共聚應(yīng)用
| 序號(hào) | 催化劑 | 樹脂丁烯-1含量 | 漿液丁烯-1含量 | 丁烯-1鍵合率 | 沖擊強(qiáng)度 | 負(fù)荷變形溫度 | |
mol% | wt% | wt% | % | (23℃) kJ/m2 | ℃ | ||
| 1 | TH-8B-I | 1.30 | 1.65 | 1.85 | 89.2 | 3.2 | 78.4 |
| 2 | 進(jìn)口催化劑 | 0.98 | 1.45 | 1.92 | 75.5 | 2.1 | 77.2 |
“三高”樹脂8348SM
| 序號(hào) | 項(xiàng)目 | TH-8B-I | 進(jìn)口催化劑 | |
| 1 | C2=含量，Wt％ | 8 | 9 | |
| 2 | 熔融指數(shù)，g/10min | 41 | 43 | |
| 3 | 拉伸強(qiáng)度，MPa | 25 | 24 | |
| 4 | 彎曲模量，MPa | 1350 | 1350 | |
| 5 | 懸臂梁缺口沖擊強(qiáng)度， kJ/m2 | 23℃ | 86 | 85 |
| 6 | -20℃ | 58 | 59 | |
高抗沖樹脂SP179
| 序號(hào) | 項(xiàng)目 | TH-8B-IV | 進(jìn)口催化劑 | |
| 1 | 熔融指數(shù)，g/10min | 10.0 | 10.1 | |
| 2 | 拉伸強(qiáng)度，MPa | 19.8 | 19.1 | |
| 3 | 彎曲模量，MPa | 837 | 825 | |
| 4 | 缺口沖擊強(qiáng)度，kJ/m2 | 23℃ | 54.0 | 51.5 |
| 5 | -20℃ | 6.7 | 6.8 | |
| 6 | 洛氏硬度 | 73.6 | 72.4 | |
| 7 | 熱變形溫度（0.45MPa）, ℃ | 67.5 | 67.3 | |
氫調(diào)平衡性能優(yōu)良，高熔融指數(shù)樹脂具有較高的等規(guī)指數(shù)
序號(hào) | H2 ppm | 熔融指數(shù) g/10min | 等規(guī)指數(shù) ％ | X.S ％ |
1 | 1900 | 23.0 | 98.5 | 2.0 |
2 | 3800 | 82.0 | 98.0 | 2.5 |
樹脂牌號(hào)及用途
均聚牌號(hào)
| 序號(hào) | 適用工藝 | 牌號(hào) | 熔融指數(shù) g/10min | 等規(guī)指數(shù)％ | 樹脂用途 |
| 1 | ST | F280Q | 2.8 | ≥97.0 | 高速BOPP膜 |
| 2 | F280Z | 2.9 | ≥97.0 | BOPP膜 | |
| 3 | H30S | 35.0 | ≥95.0 | 汽車部件 | |
| 4 | Spheripol，ST | F280S | 2.8 | ≥94.5 | 高速BOPP膜 |
| 5 | F280SO | 2.9 | ≥95.5 | 超高速BOPP膜 | |
| 6 | T36F | 3.0 | ≥96.0 | BOPP 膜 | |
| 7 | MPHM160 | 16.0 | ≥94.0 | 塑料玩具、包裝容器、家用物品 | |
| 8 | H39S | 35.0 | ≥96.5 | 食品容器、電器零件、家庭用品、玩具 | |
| 9 | Spheripol，Hypol | T38F | 2.9 | ≥96.5 | 包裝、電子電器、膠帶、標(biāo)簽?zāi)ぁ⒛z卷 |
| 10 | Spheripol，ST，SPG | V30S | 16.5 | ≥95.0 | 擠塑紡絲 |
| 11 | Spheripol，ST，Hypol | V30G | 18.0 | ≥95.0 | 包裝盒、玩具、家用物品 |
| 12 | Spheripol，Hypol，ST，SPG | T30S | 3.0 | ≥96.0 | 扁絲、片材、地毯背襯 |
| 13 | Z30S | 25.0 | ≥96.0 | 高速紡絲、膨體紗、繩索、塑料帶、纖維 |
| 序號(hào) | 適用工藝 | 牌號(hào) | 熔融指數(shù) g/10min | 樹脂用途 |
| 1 | Spheripol ST Hypol SPG | EPS30R | 1.5 | 負(fù)重部件、汽車部件 |
| 2 | EPT30R | 3.5 | 玩具制品、蓄電池外殼 | |
| 3 | HHP8 | 8.0 | 薄壁注塑制品 | |
| 4 | EPC30R | 8.8 | 家電部件 | |
| 5 | SP179 | 9.0 | 洗衣機(jī)部件、汽車保險(xiǎn)杠專用料 | |
| 6 | EPC30R-H | 9.0 | 家用電器、包裝用品 | |
| 7 | QPT93N | 12.0 | 注射器 | |
| 8 | HY-4818TMF | 16.0 | 收納箱、一次性注射器、運(yùn)動(dòng)水杯、嬰兒奶瓶、飯盒、保鮮盒 | |
| 9 | QCT20N | 19.5 | 注射器、透明餐盒 | |
| 10 | QPT92N | 22.0 | 透明容器、文具 | |
| 11 | HJ9726 | 25.0 | 汽車部件 | |
| 12 | QPT91N | 33.0 | 大型整理箱 | |
| 13 | HJ9760 | 50.0 | 大型薄壁注塑、改性基料 |
TH-8C產(chǎn)品介紹:
| 序號(hào) | 項(xiàng)目 | TH-8C-I | TH-8C-Ⅱ |
| 1 | 適用工藝 | Innovene，Unipol | |
催化劑特點(diǎn)：
●活性高、氫調(diào)性好
●樹脂等規(guī)度高≥96%
●樹脂粉料形態(tài)好、細(xì)粉少、堆積密度高
TH-8C-Ⅰ催化劑活性高，可生產(chǎn)高橡膠含量抗沖共聚物
| 序號(hào) | 牌號(hào) | 負(fù)荷 t/h | 活性 kgPP/kgCAT | 熔融指數(shù) g/10min | RCW t% | 拉伸屈服應(yīng)力 MPa | 彎曲彈性模量 MPa |
| 1 | K8003 | 24 | 30100 | 2.85 | 22.0 | 24.0 | 1.12 |
| 2 | K9017H | 23 | 21500 | 18.10 | 29.8 | 20.0 | 0.926 |
| 3 | K9026 | 23 | 31200 | 24.6 | 29.8 | 19.4 | 0.852 |
| 4 | K9330H | 21 | 27800 | 31.05 | 29.7 | 20.8 | 1.03 |

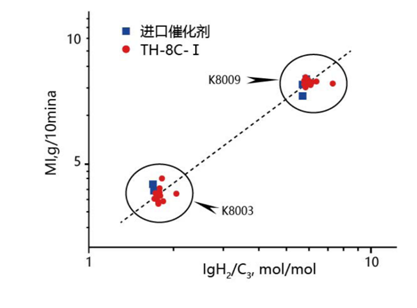

TH-8C-Ⅰ催化劑氫調(diào)性好，與進(jìn)口催化劑相當(dāng)
樹脂粉料形態(tài)好、細(xì)粉少、堆積密度高
| 序號(hào) | 催化劑 | 堆積密度 g/cm3 | 粒度（目） Wt% | ||
80-100 | 100-120 | <120 | |||
| 1 | TH-8C-Ⅰ | 0.40 | 0.4 | 0.1 | 0.1 |
| 2 | 進(jìn)口催化劑 | 0.38 | 0.3 | 0.4 | 0.5 |
樹脂牌號(hào)及用途
均聚牌號(hào)
| 序號(hào) | 適用工藝 | 樹脂牌號(hào) | 熔融指數(shù) g/10min | 等規(guī)指數(shù) % | 樹脂用途 |
| 1 | Innovene | F1002 | 2.0 | — | BOPP 膜 |
| 2 | F1002B | 2.8 | 96.5±2.0 | BOPP膜、柔性包裝 | |
| 3 | F3002 | 2.8 | — | BOPP膜、柔性包裝 | |
| 4 | S1003 | 3.0 | 97.0±2.0 | 纖維、扁絲（膠布、塑膠帶） | |
| 5 | S1004 | 3.5 | — | 纖維、扁絲（膠布、塑膠帶） | |
| 6 | K1008 | 10.0 | — | 小家電、洗衣機(jī)、汽車件 | |
| 7 | K1708 | 10.0 | — | 小家電、洗衣機(jī)、汽車件 | |
| 8 | K1712 | 16.0 | — | 小家電、洗衣機(jī)、汽車件 | |
| 9 | S1018 | 18.0 | — | 纖維 | |
| 10 | K1735 | 35.0 | — | 家電、汽車改性料 | |
| 11 | K1840 | 46.0 | — | 家電、汽車改性料 |
共聚牌號(hào)
| 序號(hào) | 適用工藝 | 樹脂牌號(hào) | 熔融指數(shù) g/10min | 樹脂用途 |
| 1 | Innovene | B8101 | 0.4 | 包裝薄膜、纖維、電器外殼 |
| 2 | B4901 | 1.0 | 醫(yī)用輸液包裝 | |
| 3 | B4902 | 2.0 | 醫(yī)用輸液包裝 | |
| 4 | K8303 | 2.0 | 汽車部件 | |
| 5 | K8003 | 2.5 | 負(fù)重部件、汽車部件 | |
| 6 | K6606 | 6.0 | 飲料瓶蓋 | |
| 7 | F5606 | 6.0 | 熱收縮膜熱封層，應(yīng)用于食品、文具、化妝品、禮品 | |
| 8 | F5006 | 6.0 | 煙膜熱封層，應(yīng)用于香煙包裝 | |
| 9 | B4908 | 8.0 | 醫(yī)用輸液包裝 | |
| 10 | K4808 | 8.0 | 輸液瓶 | |
| 11 | C5608 | 8.0 | 復(fù)合膜熱封層，應(yīng)用于食品、文具、化妝品、衣服 | |
| 12 | B4808 | 11.0 | 塑料瓶、塑料箱、家用貨品、塑料玩具 | |
| 13 | K4912 | 12.0 | 醫(yī)療、護(hù)理用品、硬包裝 | |
| 14 | K4818 | 22.0 | 醫(yī)用注射器、透明制品 | |
| 15 | K9026 | 26.0 | 家用電器 | |
| 16 | K7726 | 29.0 | 洗衣桶及部件、汽車零部件 | |
| 17 | K7735 | 35.0 | 洗衣桶及部件、汽車零部件 | |
| 18 | K7760 | 60.0 | 家電部件、薄壁制品 |
高熔指牌號(hào)
| 序號(hào) | 適用工藝 | 樹脂牌號(hào) | 熔融指數(shù) g/10min | 樹脂用途 |
| 1 | Innovene | K7760H | 60.0 | 汽車、摩托車零部件、內(nèi)外飾件共混改性料、洗衣機(jī)雙連桶、家電外殼 |
| 2 | K7780H | 80.0 | ||
| 3 | K7100H | 110.0 |
